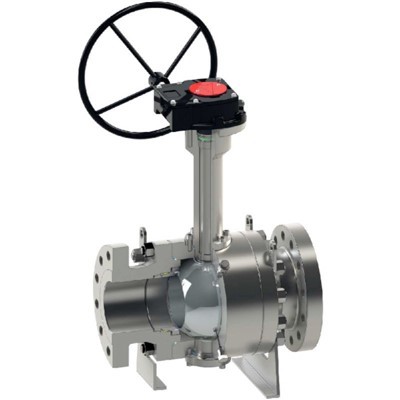

Криогенный шаровой кран из литой стали

Криогенные шаровые краны из литой стали изготавливаются для экстремально низких температур и криогенных применений. Клапаны спроектированы с интегральным удлинителем крышки, который предотвращает попадание криогенных жидкостей на уплотнение штока, позволяя жидкостям кипеть и превращаться в газ. Это минимизирует потери энергии вдоль удлинителя и защищает клапан от неисправностей. Структурная целостность клапана сводит к минимуму любую термическую деформацию внутренних компонентов, вызванную перепадом температур, обеспечивая наивысший уровень производительности для герметичного закрытия в критических месторождениях СПГ.

КОНСТРУКЦИЯ КЛАПАНА

На основе BS 6364, MESC 77/200, ISO 28921‐1 и требований заказчика

ДИАПАЗОН ТЕМПЕРАТУР

-320 до 212 градусов по Фаренгейту (-196 до 120 градусов)

РАЗМЕР

НПС 1-30 (DN 25-750)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 150 - ASME 900

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

RF, RTJ согласно B16.5 и B16.47
BW, стыковая сварка согласно B16.25

МАТЕРИАЛЫ:

Низкотемпературная углеродистая сталь, нержавеющая сталь, дуплексная, супердуплексная, инконель.

ДИЗАЙН КОРПУСА

Литые болтовые двух- и трехсекционные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердосплавным покрытием на шаре и седле
Конструкция сиденья предотвращает скопление жидкости в полости тела

ФУНКЦИИ

Вторичные уплотнения из чистого графита
Антистатическое устройство
Противовыбросовый шток
Конфигурация манжетного уплотнения
Доступно уплотнение штока с низким уровнем неконтролируемых выбросов
Удлиненный капот для низких и криогенных условий эксплуатации

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с замком
Привод: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям BS 6364, MESC 77/200, ISO 28921‐1

Пожаробезопасен и прошел испытания на огнестойкость в соответствии с API 6FA/607
Сертификация SIL 3 согласно IEC61508
Неконтролируемые выбросы согласно ISO15848
PED 2014/68/UE
