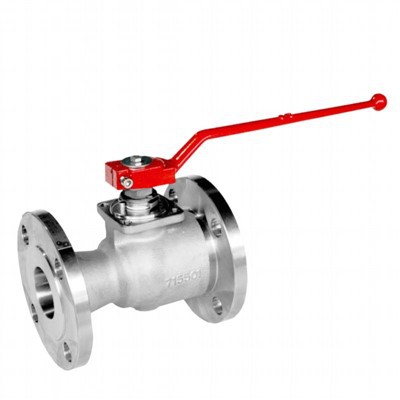

Плавающий шаровой клапан аварийного отключения

Плавающие шаровые краны аварийного отключения производятся в соответствии с API 6D. Клапан выполнен в виде двухсекционного разъемного корпуса с коваными болтами и небольшим диаметром, подходящим для условий работы при среднем и низком давлении. Седла клапанов отличаются простой конструкцией и вставляются непосредственно в корпус.
Давление потока на входе прижимает свободно плавающий шарик к седлу на выходе, что приводит к сжатию, обеспечивающему идеальное уплотнение без утечек.
Шток соединен в верхней части шара и позволяет клапану открываться и закрываться на четверть оборота.
Выбор материалов полностью настраивается в соответствии со спецификациями проекта клиента, а также доступно несколько уникальных функций, предлагающих усовершенствованное техническое решение, подходящее для агрессивной морской среды, а также агрессивных и абразивных жидкостей.

КОНСТРУКЦИЯ КЛАПАНА

На основе API 6D

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

-150 до 662 градусов по Фаренгейту (-101 до 350 градусов)

РАЗМЕР

НПС 1/2-6 (DN 15-150)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

АСМЭ 150 - АСМЭ 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

РФ, RTJ согласно B16.5 и B16.47
SW, приварной в раструб согласно B16.11

ДИЗАЙН КУЗОВА

Кованые/литые, двухсекционные на болтах

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с наплавкой на шаре и седлах

ФУНКЦИИ

Вторичные уплотнения из чистого графита.
Антистатическое устройство
Противовыбросовой шток
Двунаправленное герметичное закрытие
Доступна насадка штока с низким уровнем неорганизованных выбросов
Уплотнительное кольцо/манжетные уплотнения и графитовая конфигурация

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с навесным замком.

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие проверкам и испытаниям API 6D, ISO 5208 и API 598.
Пожаробезопасен и протестирован по стандарту API 6FA/607.
Сертификация SIL 3 согласно IEC61508.
Неорганизованные выбросы согласно ISO15848
ПЭД 2014/68/УЭ
