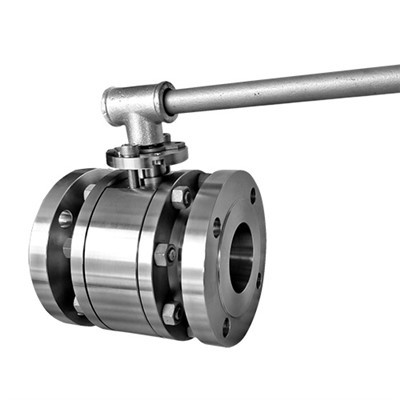

Шаровой клапан с уменьшенным отверстием

Шаровые краны с уменьшенным отверстием изготавливаются в соответствии с API 6D. Клапан выполнен в виде кованой болтовой двухсекционной разъемной конструкции с небольшим диаметром, подходящей для рабочих условий среднего/низкого давления. Характеризуется простой конструкцией, седла клапана непосредственно вставлены в корпус.
Давление потока выше по потоку прижимает свободно плавающий шар к седлу ниже по потоку — возникающее в результате сжатие обеспечивает идеальное герметичное решение.
Шток присоединен к верхней части шара и позволяет клапану открываться и закрываться движением на четверть оборота.
Выбор материалов полностью индивидуален в соответствии со спецификациями проекта заказчика, а ряд уникальных функций предлагает усовершенствованное техническое решение, подходящее для агрессивной морской среды, а также коррозионных и абразивных жидкостей.

КОНСТРУКЦИЯ КЛАПАНА

На основе API 6D

ДИАПАЗОН ТЕМПЕРАТУР

-150 до 662 градусов по Фаренгейту (-101 до 350 градусов)

РАЗМЕР

НПС 1/2-6 (DN 15-150)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 150 - ASME 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

RF, RTJ согласно B16.5 и B16.47
SW, сварка враструб согласно B16.11

ДИЗАЙН КОРПУСА

Кованый/литой, двухкомпонентный, болтовой

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердосплавным покрытием на шаре и седле

ФУНКЦИИ

Вторичные уплотнения из чистого графита
Антистатическое устройство
Противовыбросовый шток
Двунаправленное герметичное закрытие
Доступно уплотнение штока с низким уровнем неконтролируемых выбросов
Уплотнительное кольцо/манжетное уплотнение и конфигурация графита

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с замком

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям API 6D, ISO 5208 и API 598
Пожаробезопасен и испытан на огнестойкость в соответствии с API 6FA/607
Сертификация SIL 3 согласно IEC61508
Неконтролируемые выбросы согласно ISO15848
PED 2014/68/UE

На что следует обратить внимание при монтаже и эксплуатации?

·При установке и эксплуатации плавающего шарового крана необходимо обратить внимание на следующие основные моменты, чтобы обеспечить его нормальную работу и продлить срок службы:

·Меры предосторожности при установке

·Место установки:

·Место установки должно находиться вдали от впускного отверстия для воды, чтобы избежать ложных срабатываний, вызванных колебаниями впускного отверстия для воды.

·Если выключатель устанавливается на стене контейнерного бассейна, рекомендуется установить Г-образный стальной угловой кронштейн.

·Если переключатель установлен в зоне смешивания, необходимо установить волностойкую трубу или волностойкий экран.

·Внутренний диаметр трубы:

·Выберите фланцевое соединение с внутренним диаметром, большим диаметра поплавка.

·Электропроводка:

·При электромонтаже рекомендуется использовать многожильный кабель.

·Нагрузка контролируемой линии должна соответствовать мощности контакта поплавкового выключателя.

·Удельный вес жидкости:

·Удельный вес измеряемой жидкости должен быть больше удельного веса поплавка.

·Положение плавающего объекта:

·Точка действия поплавка была отрегулирована в соответствии с требованиями заказа клиента на заводе. Пожалуйста, не регулируйте положение поплавка по своему усмотрению.

·Угол установки:

· Горизонтальная установка: убедитесь, что угол наклона составляет менее 5 градусов, и лучше всего устанавливать его полностью горизонтально, чтобы избежать таких проблем, как невозможность закрытия клапана или его застревание.

·Очистка и осмотр:

·Перед установкой проверьте внутреннюю полость и уплотнительную поверхность клапана, чтобы убедиться в отсутствии скоплений грязи.

·Проверьте, не застревает ли клапан при открытии или закрытии, не ослаблены ли болты и гайки, не сжата ли прокладка и т. д.

·Меры предосторожности при эксплуатации

·Медленная работа:

· Закрывая клапан, действуйте медленно, чтобы избежать принудительного закрытия, из-за которого клапан не сможет полностью закрыться, что приведет к утечке.

·Свободный подъем поплавка:

·В условиях давления воды поплавок должен иметь возможность свободно подниматься и полностью закрывать клапан при соприкосновении с верхним концом корпуса клапана.

·Защита:

·Во время работы обращайте внимание на меры безопасности, такие как ношение защитных перчаток, очков и т. д.

·Регулярный осмотр:

·Регулярно проверяйте рабочее состояние клапана, включая герметичность, зазор между шаром и седлом клапана и т. д.

·Соблюдайте правила:

· Соблюдайте соответствующие рабочие процедуры и стандарты безопасности для обеспечения правильной и безопасной эксплуатации.

·Соблюдение вышеуказанных мер предосторожности при установке и эксплуатации может обеспечить нормальную работу плавающего шарового крана и продлить срок его службы.
