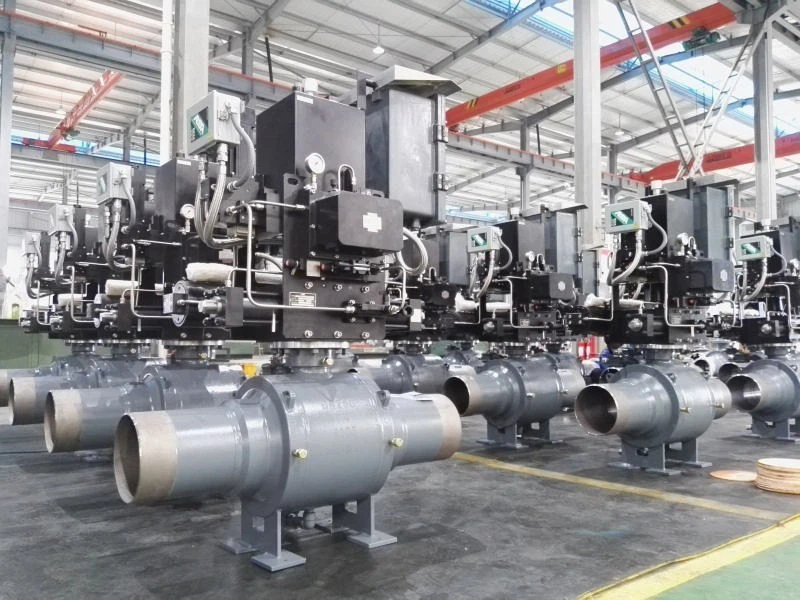

Шаровой кран с металлическим седлом, цельносварной

Platinum valve предлагает полный ассортимент полностью сварных двух- или трехкомпонентных шаровых кранов с боковым входом. Полностью сварная конструкция корпуса обеспечивает более легкое решение, а также избегает потенциальных путей утечки во внешнюю среду, гарантируя надежную защиту всей системы. Прочная конфигурация с двумя цапфами и два независимых седла с двунаправленным уплотнением обеспечивают наивысший уровень герметичности и надежности в условиях высокого давления и температуры во всех критических изоляционных службах. Доступно несколько уникальных функций, предлагающих передовые технические решения, подходящие для процессов с кислым или несернистым газом или трубопроводов.

Шар и седло клапана с металлическим седлом являются критическими частями шаровых кранов с металлическим седлом. Он предназначен для экстремально высоких давлений, температур и абразивных условий, таких как отрезание или соединение твердых гранул, расплавленного шлама, угольной энергии, раскаленной золы, паровой воды или других жидкостей и т. д. Поэтому он имеет антистатическую конструкцию, сверхпрочное покрытие, полнопроходной и суженный проход, пожаробезопасность, соответствующую API607, и надежную герметичность.

КОНСТРУКЦИЯ КЛАПАНА

На основе API 6D и требований заказчика

ДИАПАЗОН ТЕМПЕРАТУР

-150 до 428 градусов по Фаренгейту (-101 до 220 градусов)

РАЗМЕР

НПС 1-36 (DN 25-900)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 150 - ASME 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

RF, RTJ согласно B16.5 и B16.47
BW, стыковая сварка согласно B16.25

МАТЕРИАЛЫ:

Углеродистая сталь, нержавеющая сталь, низкотемпературная углеродистая сталь, дуплекс, супердуплекс, инконель

ДИЗАЙН КОРПУСА

Кованые болтовые двух- и трехсекционные

ДИЗАЙН СИДЕНЬЯ

Металлическое седло с твердосплавным покрытием на шаре и седле

ФУНКЦИИ

Конструкция с двойным запором и выпуском (DBB)
Вторичные уплотнения из чистого графита
Антистатическое устройство
Противовыбросовый шток
Доступна экстренная инъекция герметика на седла и шток
Доступна набивка штока с низким уровнем неконтролируемых выбросов
Наложение CRA на все динамические уплотнительные области или на все смачиваемые части доступно
Удлинитель штока для подземных установок

ОПЕРАТОР

Руководство: гаечный ключ или механизм с замком
Привод: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям API 6D, ISO 5208 и API 598
Пожаробезопасен и испытан на огнестойкость в соответствии с API 607
Сертификация SIL 3 согласно IEC61508
Неконтролируемые выбросы согласно ISO15848
PED 2014/68/UE
