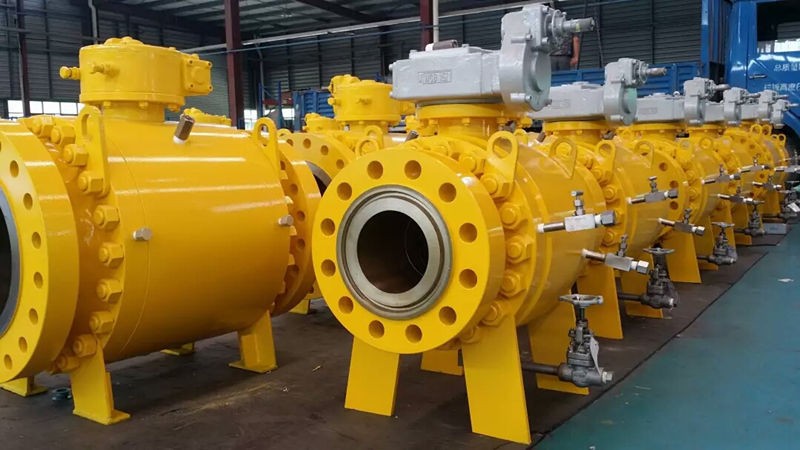

Шаровые краны супердуплекс

Шаровые краны Super duplex производятся в соответствии со стандартами API 6D. Полный ассортимент кованых кранов разработан в виде двух- или трехболтовых деталей с прочной двойной цапфовой конфигурацией и двумя независимыми седлами для легкого двунаправленного уплотнения, чтобы обеспечить наивысший уровень герметичности и надежности в условиях высокого давления и температуры во всех критических условиях изоляции.

Выбор материалов полностью индивидуален в соответствии со спецификациями проекта заказчика, а ряд уникальных функций позволяет предложить усовершенствованное техническое решение, подходящее для агрессивных морских сред, а также коррозионных и абразивных жидкостей.

КОНСТРУКЦИЯ КЛАПАНА

На основе API 6D и требований заказчика

ДИАПАЗОН ТЕМПЕРАТУР

-150 до 662 градусов по Фаренгейту (-101 до 350 градусов)

РАЗМЕР

НПС 1-56 (DN 25-1400)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

ASME 150 - ASME 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

RF, RTJ согласно B16.5 и B16.47

BW, стыковая сварка согласно B16.25

SW, сварка враструб согласно B16.11

Соединение концентратора

МАТЕРИАЛЫ

Супер Дуплекс

ДИЗАЙН КОРПУСА

Кованые и литые болтовые двух- и трехсоставные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердосплавной наплавкой на шар и седло

Двойные поршневые седла

Комбинированные сиденья

ФУНКЦИИ

Конструкция с двойным запором и выпуском (DBB)

Вторичные уплотнения из чистого графита

Антистатическое устройство

Противовыбросовый шток

Доступна экстренная инъекция герметика на седла и шток

Доступна набивка штока с низким уровнем неконтролируемых выбросов

Уплотнительное кольцо/манжетное уплотнение и конфигурация графита

Наложение CRA на все динамические уплотнительные области или на все смачиваемые части доступно

Доступен удлиненный капот для низких и высоких температур.

ОПЕРАТОР

Руководство: гаечный ключ или механизм с замком

Привод: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие инспекциям и испытаниям API 6D, ISO 5208 и API 598

Пожаробезопасен и испытан на огнестойкость в соответствии с API 607

Сертификация SIL 3 согласно IEC61508

Неконтролируемые выбросы согласно ISO15848

PED 2014/68/UE
