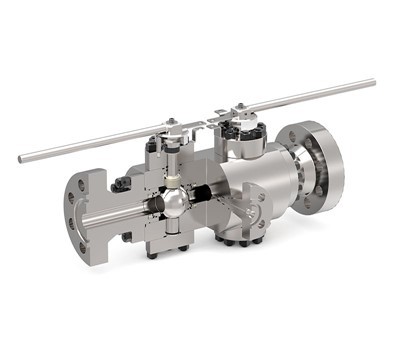

Цапфа шарового клапана с двойной блокировкой и выпуском воздуха

Шаровой клапан с двойной блокировкой и выпуском Trunnion - это клапан с двойным закрытием и функцией сброса давления. Он имеет конструкцию с двумя седловыми уплотнительными поверхностями, в закрытом положении, освобождая полость клапана между двумя уплотнительными поверхностями, может противостоять давлению с обоих концов клапана. . Конструкция цапфы (фиксированного шара) позволяет шару иметь стабильное центральное положение под высоким давлением, обеспечивая хорошую работу клапана.

Основные характеристики клапана DBB:

1. Конструкция с двойным уплотнением. Двойной шаровой кран DBB имеет две уплотнительные поверхности седла, образующие двойной барьер в закрытом положении и гарантирующий отсутствие утечек среды.

2. Функция слива: полость клапана оснащена сливным отверстием для слива остаточной среды или давления в полости для облегчения очистки и обслуживания.

3. Высокопрочная конструкция: высокопрочная цельная конструкция клюшки, обеспечивающая правильное центральное положение шара под высоким давлением, повышает стабильность и надежность клапана.

4. Антистатическое устройство: крышка клапана находится в эффективном контакте с шаровым рычагом и оснащена превосходным антистатическим устройством для обеспечения безопасной работы.

5. Разнообразие уплотнительных материалов: материалы уплотнительной поверхности обычно изготавливаются из высококачественных материалов, таких как ПТФЭ и т. д., чтобы обеспечить герметичность клапана в закрытом состоянии.

6. Различные режимы движения: ручной, электрический, пневматический и другие режимы движения могут быть оснащены для удовлетворения различных эксплуатационных требований.

КОНСТРУКЦИЯ КЛАПАНА

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292.

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

от -58 до 392 градусов по Фаренгейту (от -50 до 200 градусов)

РАЗМЕР

NPS 1-12 (DN 25-300)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

АСМЭ 150 - АСМЭ 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

РФ, RTJ согласно B16.5 и B16.47
BW, сварка встык согласно B16.25
SW, приварной в раструб согласно B16.11

МАТЕРИАЛЫ

Низкотемпературная и низколегированная углеродистая сталь

Нержавеющая сталь, дуплекс и супердуплекс.

Никелевые сплавы, Титан

ДИЗАЙН КУЗОВА

Кованые и литые болтовые двух- и трехчастные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердой облицовкой шара и седел.
Двойные поршневые седла
Комбинированные сиденья

ФУНКЦИИ

Конструкция с двойной блокировкой и выпуском воздуха (DBB)
Вторичные уплотнения из чистого графита.
Антистатическое устройство
Противовыбросовой шток
Доступна экстренная инъекция герметика на седла и шток.
Доступна насадка штока с низким уровнем неорганизованных выбросов
Уплотнительное кольцо/манжетные уплотнения и графитовая конфигурация
Наложение CRA на все области динамического уплотнения или на все доступные детали, контактирующие с рабочей средой
Доступен удлиненный капот для низких и высоких температур.

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с навесным замком.
Приведенный в действие: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие проверкам и испытаниям API 6D, ISO 5208 и API 598.
Пожаробезопасен и протестирован по стандарту API 607.
Сертификация SIL 3 согласно IEC61508.
Неорганизованные выбросы согласно ISO15848
ПЭД 2014/68/УЭ
