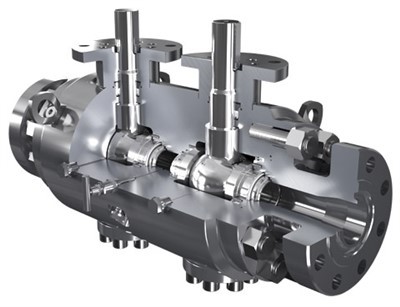

Морской двойной запорно-спускной шаровой клапан

Шаровой кран Marine DBB тщательно разработан для решения уникальных задач, связанных с морской средой. Его двойная блокировка и функция стравливания гарантируют, что клапан обеспечивает двойную изоляцию от утечек, повышая общую безопасность и надежность систем управления жидкостью в морских приложениях.

КОНСТРУКЦИЯ КЛАПАНА

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292.

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

от -58 до 392 градусов по Фаренгейту (от -50 до 200 градусов)

РАЗМЕР

NPS 1-12 (DN 25-300)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

АСМЭ 150 - АСМЭ 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

РФ, RTJ согласно B16.5 и B16.47
BW, сварка встык согласно B16.25
SW, приварной в раструб согласно B16.11

МАТЕРИАЛЫ

Низкотемпературная и низколегированная углеродистая сталь

Нержавеющая сталь, дуплекс и супердуплекс.

Никелевые сплавы, Титан

ДИЗАЙН КУЗОВА

Кованые и литые болтовые двух- и трехчастные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердой облицовкой шара и седел.
Двойные поршневые седла
Комбинированные сиденья

ОСНОВНЫЕ ПРИМЕНЕНИЯ

•Морская добыча нефти и газа
•Газовые и нефтяные терминалы
•Химическая и нефтехимическая промышленность
•Переработка
•Производство систем коммерческого учета
• Газовоз СПГ
•Подрядчики перерабатывающей/энергетической промышленности

ПРЕИМУЩЕСТВА

• Экономия места и веса
• Экономия затрат (продукт и установка)
•Минимизированные пути утечек
• Повышенная структурная целостность линии.
• Конфигурации ESDV+MOV или ESDV+XV.
•Повышается надежность системы.

ХАРАКТЕРИСТИКИ

• Противовыбросовые штоки/стержни с низким уровнем выбросов
• Пожаробезопасный и антистатический дизайн.
•Независимые шар и шток
• Самовыравнивающиеся планки
•Самосброс/Двойной поршневой эффект
плавающие сиденья
•Мягкое или металлическое сидение

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с навесным замком.
Приведенный в действие: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие проверкам и испытаниям API 6D, ISO 5208 и API 598.
Пожаробезопасен и протестирован по стандарту API 607.
Сертификация SIL 3 согласно IEC61508.
Неорганизованные выбросы согласно ISO15848
ПЭД 2014/68/УЭ
