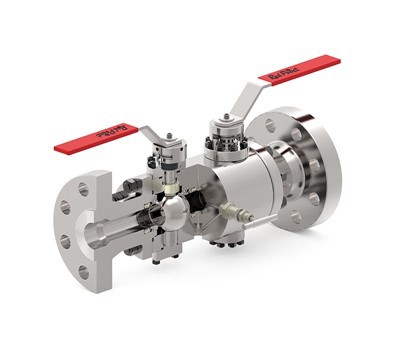

Шаровой клапан с двойной блокировкой и выпуском цапфы

Принцип работы шарового крана Trunnion с двойной блокировкой и выпуском воздуха заключается в контроле потока среды путем вращения шара. Когда необходимо закрыть клапан, поверните шток, чтобы повернуть шар на 90 градусов, и две пары уплотнений одновременно соприкоснутся и герметизируют седло, чтобы добиться двойного усечения. Когда необходимо слить остатки среды или давления в полости, сливное отверстие можно открыть. В открытом состоянии среда протекает через центральное отверстие шара клапана; В закрытом состоянии среда изолирована в сфере.

КОНСТРУКЦИЯ КЛАПАНА

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292.

ТЕМПЕРАТУРНЫЙ ДИАПАЗОН

-58 до 392 градусов по Фаренгейту (-50 до 200 градусов)

РАЗМЕР

NPS 1-12 (DN 25-300)

НОМИНАЛЬНОЕ ДАВЛЕНИЕ

АСМЭ 150 - АСМЭ 2500

ЛИЦОМ К ЛИЦУ

Согласно стандарту API 6D

КОНЦЕВЫЕ СОЕДИНЕНИЯ

РФ, RTJ согласно B16.5 и B16.47
BW, стыковая сварка согласно B16.25
SW, приварной в раструб согласно B16.11

МАТЕРИАЛЫ

Низкотемпературная и низколегированная углеродистая сталь

Нержавеющая сталь, дуплекс и супердуплекс.

Никелевые сплавы, Титан

ДИЗАЙН КУЗОВА

Кованые и литые болтовые двух- и трехчастные

ДИЗАЙН СИДЕНЬЯ

Мягкое или металлическое седло с твердой облицовкой шара и седел.
Двойные поршневые седла
Комбинированные сиденья

ФУНКЦИИ

Конструкция с двойной блокировкой и выпуском воздуха (DBB)
Вторичные уплотнения из чистого графита.
Антистатическое устройство
Противовыбросовой шток
Доступна экстренная инъекция герметика на седла и шток.
Доступна насадка штока с низким уровнем неорганизованных выбросов
Уплотнительное кольцо/манжетные уплотнения и графитовая конфигурация
Наложение CRA на все области динамического уплотнения или на все доступные детали, контактирующие с рабочей средой
Доступен удлиненный капот для низких и высоких температур.

ОПЕРАТОР

Руководство: гаечный ключ или шестерня с навесным замком.
Приведенный в действие: пневматический/гидравлический/электрический

ТЕСТИРОВАНИЕ И СЕРТИФИКАЦИЯ

Соответствие проверкам и испытаниям API 6D, ISO 5208 и API 598.
Пожаробезопасен и протестирован по стандарту API 607.
Сертификация SIL 3 согласно IEC61508.
Неорганизованные выбросы согласно ISO15848
ПЭД 2014/68/УЭ
